راهنمای آموزشی انکدر

راهنمای آموزشی انکدر:

مھمترين اطلاعت مکانيکی انکودر شامل:

• گشتاور راه اندازی وکاری انکودر – بيشترين سرعت چرخش انکودر
• ماکزيمم فرکانس خروجی انکودر
• بار مجاز شفت انکودر
• دمای کاری انکودر
• جنس بدنه انکودر
• و ….

همواره يكي از مهمترين بخش هاي يك آسانسور و يا يك روبات رولر (چرخ دار) كنترل حركت و ميزان آن به صورت دقيق است. از قطعات بسيار مفيدي كه امروزه براي اين هدف استفاده مي شود، مي توان به انكودرها اشاره نمود. كه در حال حاضر به شكل هاي خاصي يافت مي شوند. هدف از اين آموزش آشنايي با انكودرهاي مكانيكي و يا نوري نيست، بلكه هدف بالاتري را در نظر داريم تا شما را با انكودرهاي جدا و انكودرهايي كه به صورت مجتمع با موتورها نصب شده اند را بررسي نماييم. در حقيقت اين انكودرها از نوع انكودرهاي مستقل و وابسته هستند كه هر دو از لحاظ عملكرد به يك شكل كار مي كنند. روش عملكرد انكودر ها به اين صورت هست كه به ازاي مثلا يك دور كامل 3600 پالس توليد كنند.

كه با يك نسبت ساده در برنامه نوشته شده براي انكودر، قابل محاسبه خواهد بود. بديهي است هرچه تعداد پالس ها بيشتر شوند، دقت محاسبه حركت هم بيشتر مي شود ولي بايد اين نكته را هم در نظر گرفت كه آي سي متصل شده به انكودر نيز قادر به شمردن اين پالس ها با توجه به كريستال به كار برده شده در شمارنده، باشد. از جمله انكودرهاي مستقل كه در حال حاظر در بازار به انكودر آسانسورها نيز معروفند، انكودرهاي Autonics مي باشند كه با پالس هاي گوناگون و دقيق از جلمه 1024، 2048، 3600 (از 10 پالس تا 10000 پالس) در بازار مي باشند. اين انكودر ها در گروه بندي به انكودرهاي INCREMENTAL نيز معروف هستند كه در ادامه به بحث توضيح آنها خواهيم پرداخت.

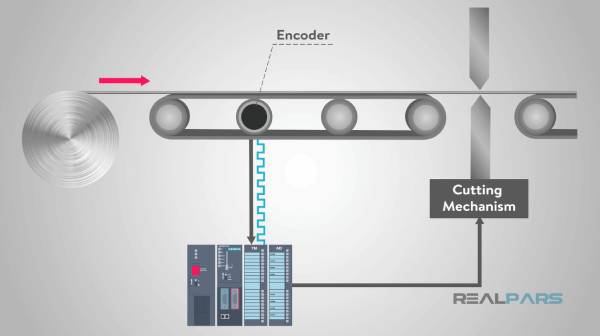

در نتيجه با شمارش پالس ها مي توان ميزان چرخش و در نتيجه ميزان جابه جايي را محاسبه نمود. فرض كنيد يك چرخ با قطر 10 سانتي متر را به يك انكودر بسته ايم. در اينجا به ازاي هر دور چرخ 3600 پالس توليد مي شود كه در حقيقت اين 3600 پالس بيانگر محيط طي شده دايره چرخ مي باشد.

پیشنیازهای مورد نیاز:

نام فایل: راهنمای آموزشی انکدر

تعداد صفحات: صفحه

زبان آموزش: فارسی

فرمت فایل: PDF

برای دانلود PDF راهنمای آموزشی انکدر بر روی لینک زیر کلیک کنید.
